Entenda Sobre Sinal Analógico E Sinal Digital – Embarcados: Este artigo analisa as diferenças fundamentais entre sinais analógicos e digitais no contexto de sistemas embarcados. Exploraremos as vantagens e desvantagens de cada tipo de sinal, detalhando os processos de conversão analógico-digital (ADC) e digital-analógico (DAC) e suas implicações práticas no desenvolvimento de sistemas embarcados. A compreensão dessas diferenças é crucial para a escolha adequada de componentes e para o desenvolvimento de soluções eficientes e robustas.

Abordaremos aplicações práticas em diversas áreas, desde a aquisição de dados por sensores até o controle de atuadores. Através de exemplos concretos e análises comparativas, demonstraremos como a seleção do tipo de sinal impacta o desempenho, o custo e a complexidade do sistema embarcado. O objetivo é fornecer uma base sólida para a tomada de decisões informadas durante o processo de projeto.

Diferenças entre Sinal Analógico e Sinal Digital em Sistemas Embarcados: Entenda Sobre Sinal Analógico E Sinal Digital – Embarcados

Sistemas embarcados operam com ambos os tipos de sinais, analógicos e digitais, cada um com suas próprias características e aplicações específicas. A escolha entre um ou outro, ou mesmo a combinação de ambos, depende fortemente das necessidades do projeto, considerando fatores como precisão, custo, complexidade e restrições de hardware.

Sinais analógicos representam informações como uma grandeza física contínua, variando suavemente ao longo do tempo. A temperatura medida por um termistor, a pressão detectada por um sensor de pressão ou a intensidade de luz captada por um fotoresistor são exemplos de sinais analógicos. Em contraste, sinais digitais representam informações como uma sequência discreta de valores, tipicamente 0 e 1, correspondendo a níveis de tensão distintos.

Dados processados por um microcontrolador, comandos enviados através de um barramento de comunicação ou informações armazenadas em memória são exemplos de sinais digitais.

Comparação entre Sinais Analógicos e Digitais em Sistemas Embarcados, Entenda Sobre Sinal Analógico E Sinal Digital – Embarcados

A tabela a seguir resume as principais diferenças entre sinais analógicos e digitais no contexto de sistemas embarcados:

Vantagens e Desvantagens da Utilização de Sinais Analógicos e Digitais

A escolha entre sinais analógicos e digitais em um sistema embarcado envolve uma análise cuidadosa das vantagens e desvantagens de cada um.

Sinais Analógicos: Vantagens incluem a capacidade de representar informações de forma contínua e a simplicidade em algumas aplicações. Desvantagens incluem a maior suscetibilidade a ruído, a dificuldade de processamento e armazenamento, e a precisão limitada.

Sinais Digitais: Vantagens incluem a imunidade a ruído, a facilidade de processamento e armazenamento, e a alta precisão (dependendo da resolução). Desvantagens incluem a necessidade de conversão A/D e D/A em muitas aplicações, o custo potencialmente maior de componentes digitais e a quantização da informação.

Conversão Analógico-Digital (ADC) e Digital-Analógico (DAC)

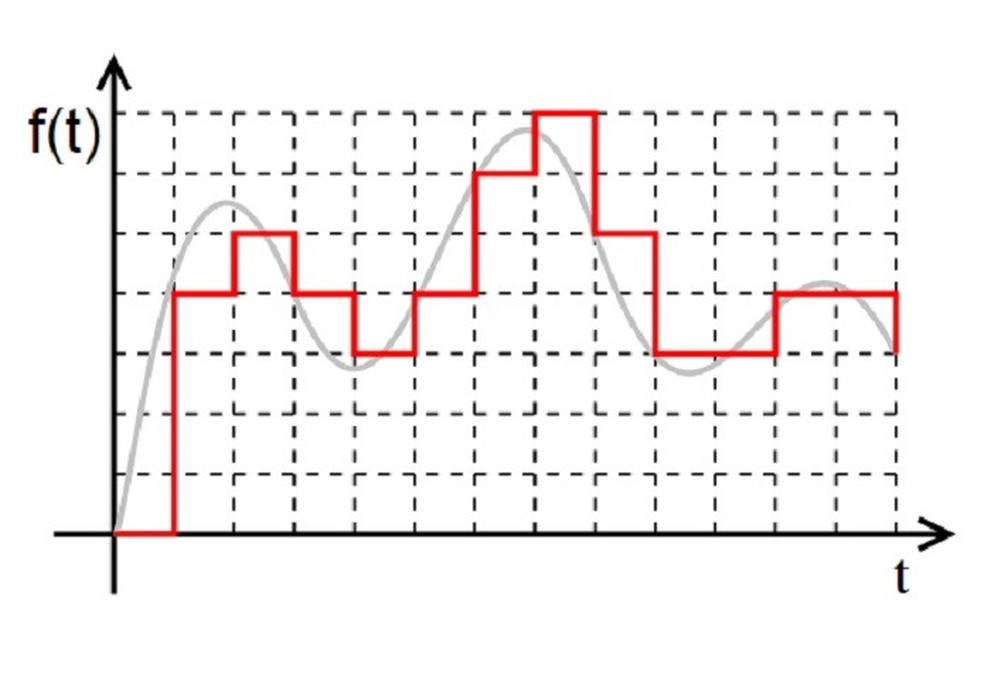

A conversão entre sinais analógicos e digitais é fundamental em sistemas embarcados. O Conversor Analógico-Digital (ADC) transforma um sinal analógico contínuo em uma representação digital discreta, enquanto o Conversor Digital-Analógico (DAC) realiza a operação inversa. A escolha do ADC/DAC apropriado depende de fatores como resolução, velocidade de conversão, precisão e custo.

Note que as especificações de resolução, velocidade, precisão e custo são apenas valores representativos e variam consideravelmente dependendo do fabricante e do modelo específico do conversor.

Aplicações de Sinais Analógicos e Digitais em Sistemas Embarcados

Sistemas embarcados utilizam tanto sinais analógicos quanto digitais, cada um com suas próprias vantagens e desvantagens dependendo da aplicação. A escolha entre um sinal analógico ou digital frequentemente se baseia em fatores como precisão requerida, custo, complexidade do processamento e robustez ao ruído. Esta seção detalha aplicações típicas de cada tipo de sinal em sistemas embarcados.

Aplicações de Sinais Analógicos em Sistemas Embarcados

Sinais analógicos, representando grandezas físicas contínuas, são frequentemente empregados em aplicações onde a aquisição direta de dados do mundo físico é necessária. A conversão analógico-digital (ADC) pode ser adicionada posteriormente, se necessário, mas o processamento direto de dados analógicos pode ser mais eficiente em alguns casos.

• Sensores de Temperatura (Termistores): Termistores variam sua resistência elétrica com a temperatura. Esta variação de resistência, um sinal analógico, pode ser diretamente medida e utilizada para determinar a temperatura. A simplicidade e o baixo custo são vantagens significativas. O sinal analógico é diretamente proporcional à temperatura, dispensando etapas de conversão complexas.
• Sensores de Pressão (Piezorresistivos): Sensores piezorresistivos alteram sua resistência elétrica em resposta à pressão aplicada. Similarmente aos termistores, a variação de resistência, um sinal analógico, é diretamente proporcional à pressão, permitindo medições simples e diretas. A linearidade da resposta pode variar dependendo do sensor, necessitando, em alguns casos, de calibração.
• Sensores de Luz (Fotodiodos): Fotodiodos geram uma corrente elétrica proporcional à intensidade da luz incidente. Esta corrente, um sinal analógico, pode ser diretamente medida e usada para determinar o nível de iluminação. A resposta rápida e a sensibilidade à luz são vantagens importantes em aplicações como fotometria e controle de iluminação.

Aplicações de Sinais Digitais em Sistemas Embarcados

Sinais digitais, representando informações discretas, são amplamente utilizados em sistemas embarcados devido à sua imunidade ao ruído e facilidade de processamento. A conversão digital-analógica (DAC) pode ser necessária para interagir com o mundo físico, mas a manipulação digital oferece vantagens em termos de precisão e confiabilidade.

• Comunicação Serial (SPI, I2C, UART): Protocolos de comunicação serial digitais são fundamentais para a interconexão de diversos componentes em um sistema embarcado. A transmissão digital garante a integridade dos dados, mesmo em ambientes ruidosos. A flexibilidade e o baixo custo são fatores importantes na escolha destes protocolos.
• Controle de Motores (Motores de Passo): Motores de passo são controlados por sinais digitais que determinam a posição e o movimento do rotor. A precisão e a capacidade de controle de posição são vantagens importantes em aplicações de robótica e automação industrial. A natureza discreta do controle digital simplifica a implementação de algoritmos de controle de movimento.
• Memórias (Flash, EEPROM): Memórias digitais armazenam informações em formato binário. Sua capacidade de armazenamento de dados e a alta confiabilidade são essenciais para o funcionamento de sistemas embarcados. A não volatilidade de algumas memórias (Flash, EEPROM) garante a persistência dos dados mesmo com a ausência de alimentação.

Comparação: Sensor de Temperatura

Um sensor de temperatura pode ser implementado usando tanto sinais analógicos quanto digitais. Um termistor (analógico) oferece uma solução simples e de baixo custo, fornecendo uma leitura de temperatura diretamente proporcional à sua resistência. Por outro lado, um sensor de temperatura digital (como um sensor de temperatura com interface I2C ou SPI) fornece uma leitura digital diretamente, eliminando a necessidade de conversão analógico-digital e oferecendo maior imunidade ao ruído.

A escolha depende do compromisso entre custo, precisão e complexidade. Para aplicações de baixa precisão, um termistor pode ser suficiente. Para aplicações que requerem alta precisão e imunidade a ruído, um sensor digital é preferível.

Comparação: Atuador de Motor

Um atuador de motor também pode utilizar tanto sinais analógicos quanto digitais. Um motor DC pode ser controlado através de um sinal analógico de largura de pulso (PWM), que modula a tensão aplicada ao motor, controlando sua velocidade. Alternativamente, um motor de passo pode ser controlado diretamente por sinais digitais, permitindo um controle preciso de posição. A escolha depende da aplicação.

Para aplicações que requerem controle preciso de posição, um motor de passo com controle digital é mais adequado. Para aplicações onde o controle preciso de velocidade é suficiente, um motor DC com controle PWM analógico pode ser uma solução mais simples e econômica.

Em resumo, a escolha entre sinais analógicos e digitais em sistemas embarcados é uma decisão crítica que depende de uma análise cuidadosa dos requisitos do projeto. A compreensão das características intrínsecas de cada tipo de sinal, dos processos de conversão e das implicações no processamento de dados é fundamental para o sucesso do desenvolvimento. Este artigo forneceu uma visão geral abrangente, destacando as vantagens e desvantagens de cada abordagem, e equipando os leitores com os conhecimentos necessários para selecionar a melhor solução para suas aplicações específicas em sistemas embarcados.
